应用范围
本产品广泛应用于户外通讯机柜、电池柜、电气柜、工业控制柜等需要散热 的场合.
设计专长
实现遥测、遥信、遥调，可实现多重自动保护和全面的故障自诊断功能；
精湛工艺及高质量国际名牌配件确保产品更加稳定可靠；
适合T3高温工况、R134a环保制冷剂；
多重保护功能、可视化人机界面、RS485接口(MODBUS-RTU)；
LED数码管显示，现场参数可设置；
加热功能、排氢功能可选；
干接点告警输出，常开/常闭可选；
安全防盗，无需增加防护罩。
技术参数
参数 / 型号
ABSCAE1508/N/D/A
尺寸、质量 & 安装方式
外形尺寸（高x宽x深）
mm
945×505×200
外形尺寸（高x宽x深）含法兰
1001×561×200
质量
kg
45
安装方式
Door Mounted
应用环境
Outdoor
环境保护 & 性能
工作环境范围
ºC
-40 to +55
噪声等级
dB(A)
65
IP防护等级
IP 55
制冷剂
R134a
RoHS 认证
Yes
制冷/加热能力
制冷量@L35/L35
W
1500
换热量
W/K
80
加热量(选配)
1000
消耗功率
交流输入功率@L35/L35
520
直流输入功率@L35/L35
120
交流输入电流@L35/L35
A
2.4
直流输入电流@L35/L35
风量
内循环风量
m3/h
450
电源制式
电源范围
-38~-58VDC, 220VAC ± 15%
额定工作电压-控制器
VDC
-48
额定工作电压-风机
额定工作电压-压缩机
VAC
220, 50/60Hz
最大电流交流
3.5
最大电流直流
3.2

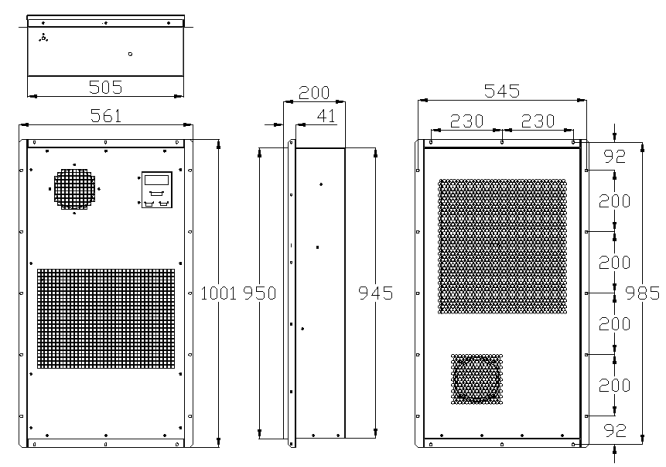

外观尺寸

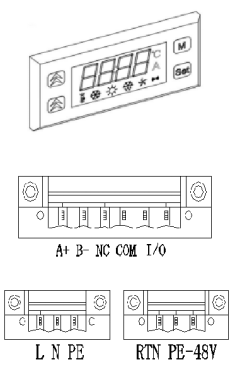

接线端子说明
序号
符号
定义
描述
1
L
交流电源火线
/
2
N
交流电源零线
3
PE
交流电源地线
4
RTN
直流电源正极
5
直流电源地线
6
-48V
直流电源负极
7
A+
RS485通讯正极
8
B-
RS485通讯负极
9
NC
干接点告警常闭端口
干接点告警：
6、7端口：干接点告警常闭状态。
10
COM
干接点告警公共端口
11
I/O
外部控制输入端口
外部控制输入接口:接受外部控制信号来控制空调。
12
注意事项：
1.本系列空调不需要安装防护罩,如果客户确实想安装防护罩,请遵循以下规则: 1.防护罩由客户自备,防护罩的设计请参考图2；
2. 防护罩进风口和出风口开孔面积应足够大,以确保足够的循环风量，这对于延长空调的使用寿命和减少维护频率非常的重要；
3.防护罩的进出风口应该防止气流短路,以便空调可以获得最佳的冷却效果。
