应用范围：
本产品广泛应用于户外通讯机柜、电池柜、电气柜、工业控制柜等需要散热 的场合.
产品特点：
实现遥测、遥信、遥调，可实现多重自动保护和全面的故障自诊断功能；
精湛工艺及高质量国际名牌配件确保产品更加稳定可靠；
适合T3高温工况、R134a环保制冷剂；
多重保护功能、可视化人机界面、RS485接口(MODBUS-RTU)；
LED数码管显示，现场参数可设置；
加热功能、排氢功能可选；
干接点告警输出，常开/常闭可选；
安全防盗，无需增加防护罩。
技术参数
产品

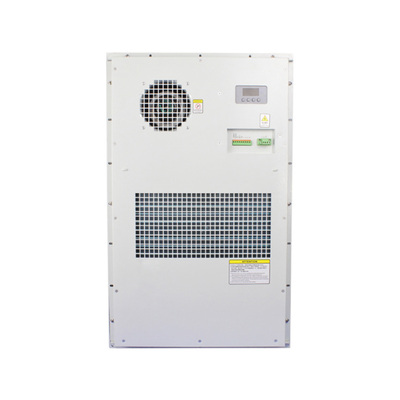

户外机柜空调器
型号
ABSCA 005 /N/D/A
固定方式
半嵌入
电源
230VAC±15% 50/60Hz
制冷量
500W@L35/L35
功耗
240W@L35/L35
320W@L35/L55
290W@L35/L55
内循环风量
120 m³/h
工作温度范围
-40℃~+55℃
最大噪音
60dB(A)
IP等级
IP55
净重
15kg
制冷剂
R134a
外形尺寸
550x320x175(mm,HxWxD)
CE和环保
符合
表面处理
RAL7035
加热器
可选择(500W)
排氢功能
可选择
外形尺寸:
接线端子说明
手操器使用说明：
在正常情况下，手操器显示柜内温度，告警时显示告警代码；手操器底部为状态栏，不同的指示灯代表不同状态：
：闪烁表示空调处于自检状态或温度设置状态；
：闪烁表示空调即将进行制冷；常亮表示空调正在进行制冷；
：常亮表示空调正在进行制热；
：常亮表示外风机正在运行；
：闪烁表示告警发生；
序号
符号
定义
描述
1
L
交流电源火线
/
2
N
交流电源零线
3
PE
交流电源地线
4
A+
RS485通讯正极
5
B-
RS485通讯负极
6
NC
干接点告警常闭端口
干接点告警：
6、7端口：干接点告警常闭状态。
7
COM
干接点告警公共端口
8
I/O
排氢或外部控制输入端口
排氢接口或外部控制输入,
两个功能只能选其一：
做为排氢接口：接排氢风机（交流或直流风机）
排氢风机的电流应小于1A；
做为外部控制输入接口:接受外部控制信号来控制空调
9
注意事项：
1.本系列空调不需要安装防护罩,如果客户确实想安装防护罩,请遵循以下规则: 1.防护罩由客户自备,防护罩的设计请参考图2；
2. 防护罩进风口和出风口开孔面积应足够大,以确保足够的循环风量，这对于延长空调的使用寿命和减少维护频率非常的重要；
3.防护罩的进出风口应该防止气流短路,以便空调可以获得最佳的冷却效果。
