仪表尺寸:

安装尺寸:A*B 开孔尺寸:S*Y 面板尺寸:L*H(单位mm)
外形尺寸(L*H) | 屏装配合尺寸(A*B) | 开孔尺寸(S*Y) | 总长(N) | 深度(M) |
120*120 | 110*110 | 111*111 | 93 | 78 |
96*96 | 91*91 | 92*92 | 93 | 78 |
80*80 | 75*75 | 76*76 | 71 | 68 |
72*72 | 67*67 | 68*68 | 71 | 68 |

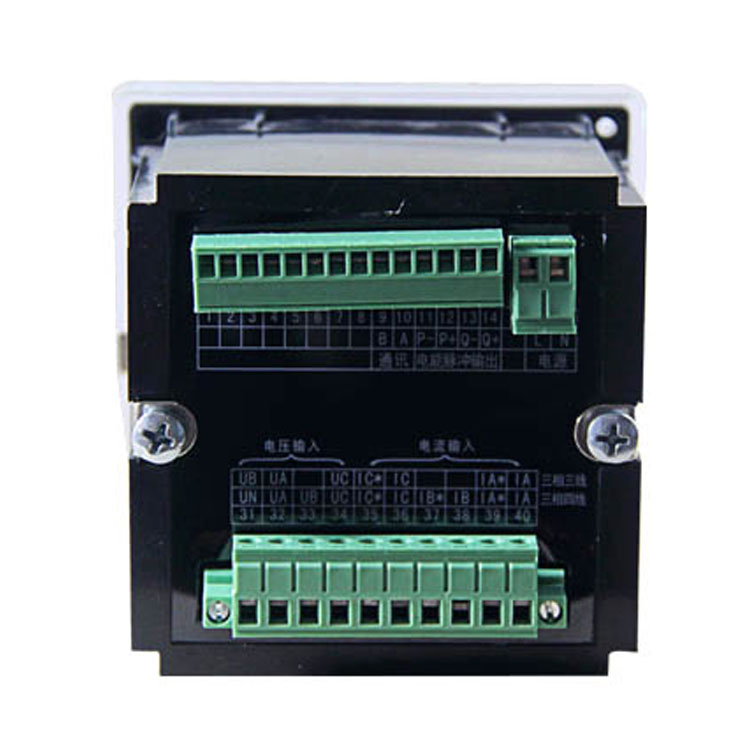

接线端子功能说明
1)信号和功能端子编号
本系列接线端子采用统一的编号,适应于该系列所有产品,其情况如下表所示:
电源 | 1,2 | AC220V,AC/DC80~270V |
电流信号 | 4,5,6,7,8,9 | 4,6,8为三相电流进线端 |
电压信号 | 11,12,13,14 | 分别为三相电压输入UA、UB、UC、UN |
继电器输出 | 15~22 | 4路继电器输出 |
变送输出 | 30,31,32,33,34 | 4路4~20mA变送输出,30为公共端 |
电能脉冲 | 47,48,49 | 47,49为无源输出的正端,接外供电源的正端 |
RS485 | 58,59 | 分别为A+,B- |
开关输入 | 70~74 | 4路开关输入,70为公共端 |
2)使用说明:
2.3.1 1、2为仪表工作的辅助电源,极限的电源电压为AC220V(默认),请确保所供电源适用于该系列产品,以防止损坏产品。
2.3.2 4、6、8为电流互感器的进线端子,带*号表示为电流的进线端子。
2.3.3 三相三线接法:在三相三线网络中B相电流不需连接,UB接14号端子,其具体接线可以参照2.4接线。
2.3.4 详细接线端子的使用,请按照具体产品外壳上的连线图进行连接。
2.4 接线
1)低压网络典型接线示意图

低压网络典型接线示意图
该图以外形尺寸为120*120的增强型为例,其余产品的接线图与其类似,只是接线端子和功能模块减少而已。
注意:各个产品的接线端子次序略有所不同,接线时请按照产品外壳上的接线图进行连接。
输入信号接线方法
