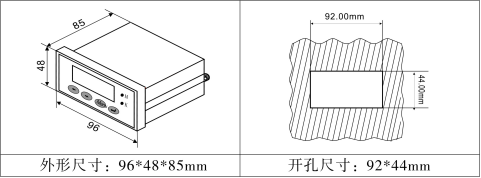

外形及开孔尺寸：

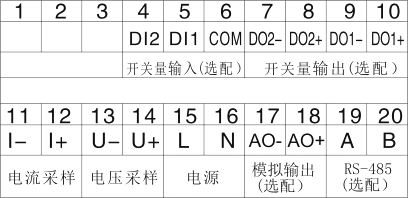

接线图:

注意事项

1、接线方法应严格按照仪表背面的接线图接线。

2、不要在有超量灰尘和超量有害气体的地方使用。

3、长时间存放未使用时，请每三个月通电一次不少于4小时。

4、长期保存应避开直射光线，宜存放在-10℃~70℃。

5、如仪表无显示，应先检查辅助电源，电压是否在规定范围内。

6、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。

7、除非PT有足够功率，否则不能使用PT信号同时做为辅助电源，保证仪表正常工作。

8、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。

售后服务

服务核心------- 诚有所致，勤有所得

服务概念------- 速度   品质   责任心

1、本公司对售出产品，质保一年，终身维修。

2、凡在一年质保期内，产品在正常使用情况下有损坏者，我公司负责免费维修，或按用户要求更换。

3、超过保修期维修只收取成本费用。

4 、对售出产品实行跟踪服务，上门调试，指导安装使用。

5、对用户的服务需求，售后服务响应时间为12小时，售后电话：0731-23682018、23682118。

6、定期对服务状况和用户意见作总结分析，进行服务评审，积累经验，以便更好地满足用户需求。
