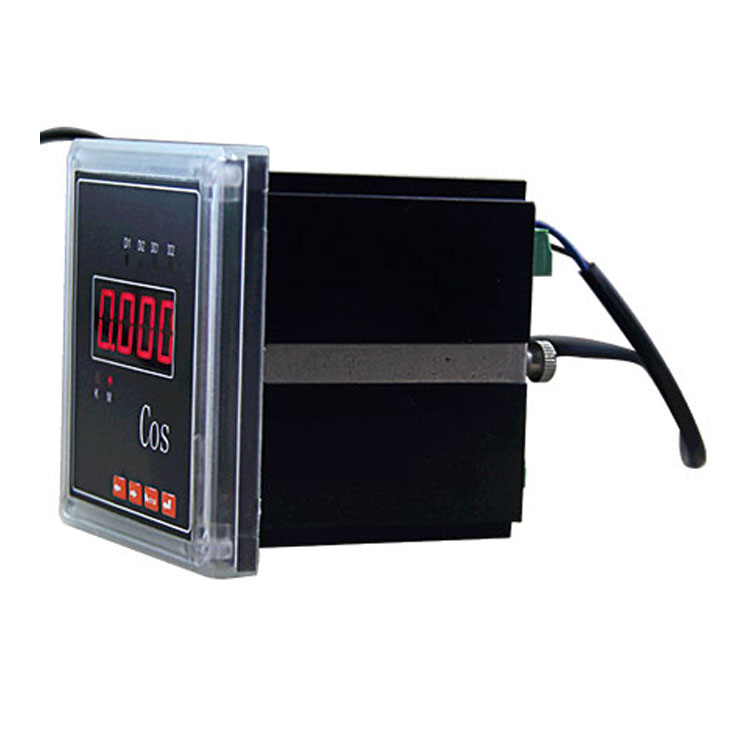

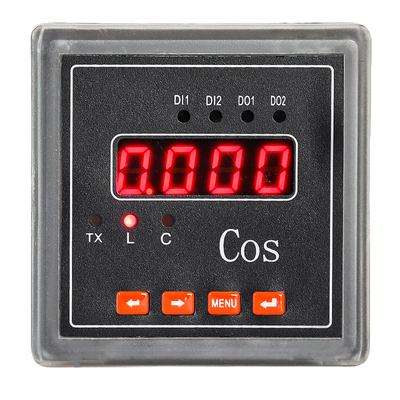

功率因数表采用交流采样技术,能测量电网中单相功率因数或者三相功率因数,可通过面板按键倍率设置,性价比极高.可通过需要灵活选用扩展功能:二路开关量输入(2DI)、二路开关量输出（2DO)、一路模拟量输出。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成业界不同PLC，工控计算机的组网通信。

电磁兼容性(EMC)

测量:频率

显示:一排LED数码管显示

用途:适用于电力电网,自动化控制系统,主要测量电网中的频率参量

扩展:AC500V以上需配互感器

选配:RS485通讯功能、二路开关量输出(2DO)、二路开关量输入(2DI)、一路模拟量输出(1AO)

技术参数

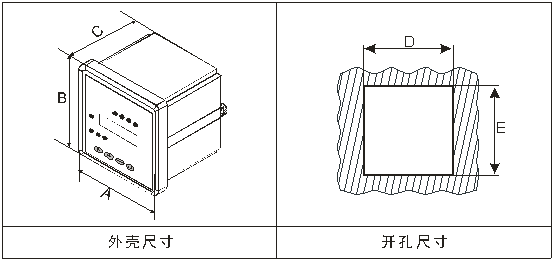

外形及开孔尺寸：

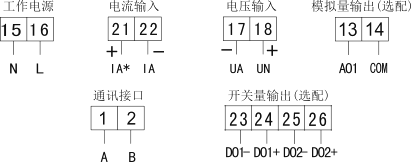

接线图

注意事项

1、接线方法应严格按照仪表背面的接线图接线。

2、不要在有超量灰尘和超量有害气体的地方使用。

3、长时间存放未使用时，请每三个月通电一次不少于4小时。

4、长期保存应避开直射光线，宜存放在-10℃~70℃。

5、如仪表无显示，应先检查辅助电源，电压是否在规定范围内。

6、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。

7、除非PT有足够功率，否则不能使用PT信号同时做为辅助电源，保证仪表正常工作。

8、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
