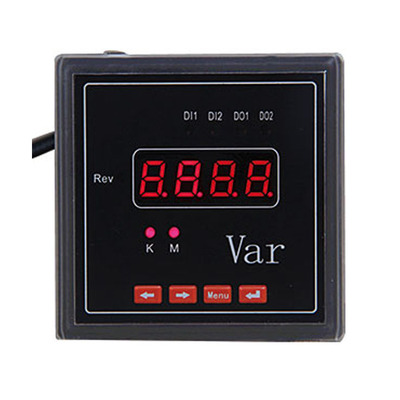

单相功率表采用交流采样技术,能测量电网 中单相有功功率或者单相无功功率,可通过面板按键倍率,性价比极高.具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成业界不同PLC，工控计算机的组网通信。适用于电力电网、自动化系统中对单相功率的参数测量和显示，通过面板设置倍率，直观显示系统一次侧运行电参数，具有精度高、稳定性好、抗震动等优点，可直接替代原有指针式仪表。
输入
电压:500V、电流:5A(由用户指定)
过载
持续1.2倍,瞬时:电压2倍/1S电流10倍/5S
扩展
配互感器或分流器扩展量程
过量程显示
"EEE"
频率
50Hzt10%
电源
AC/DC85~270V
功耗
<2W
显示
LED
四位,显示数据更新时间:1S
9999
精度等级
0.5%
隔离耐压
2KV/50Hz/1min
绝缘电阻
≥100M2
平均无故障工作时间
>5000.0h
工作条件
环境温度:-25"C~55C,相对湿度≤93% 无腐蚀气体场所
继电器
上下限(常开/常闭)1A/240VAC 1A/24VDC

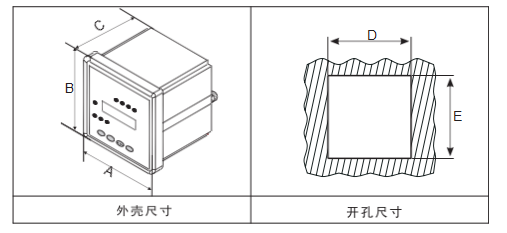

尺寸图

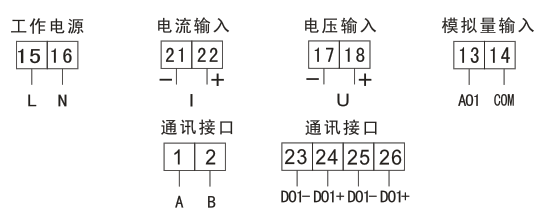

接线图
1、接线方法应严格按照仪表背面的接线图接线。
2、不要在有超量灰尘和超量有害气体的地方使用。
3、长时间存放未使用时，请每三个月通电一次不少于4小时。
4、长期保存应避开直射光线，宜存放在-10℃~70℃。
5、如仪表无显示，应先检查辅助电源，电压是否在规定范围内。
6、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
7、除非PT有足够功率，否则不能使用PT信号同时做为辅助电源，保证仪表正常工作。
8、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
