普通开关柜智能操控装置
|
在线客服

普通开关柜智能操控装置

ABS8500 开关柜智能操控装置 ,是我公司在普通开关状态显示仪基础上,结合用户的实际需要,针对电力开关柜研制开发的一种新型多功能、模拟动态指示的装置。产品以一体化布局配套装备于开关柜,简化了过去开关柜的面板结构设计,美化了面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。
型号: ABS8500
品牌: 奥博森
产品简介
技术参数
尺寸及接线
注意事项
售后服务

       ABS8500 开关柜智能操控装置 ,是我公司在普通开关状态显示仪基础上,结合用户的实际需要,针对电力开关柜研制开发的一种新型多功能、模拟动态指示的装置。产品以一体化布局配套装备于开关柜,简化了过去开关柜的面板结构设计,美化了面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。该装置安装方便、使用寿命长,并具有三防功能,能够保障电气设备的安全可靠运行。由于该装置内部采用了52系列单片机为控制核心,除保留了原普通开关状态显示仪所具有的动态模拟指示等基本功能外,又添加了温湿度灯显示、Rs485通讯、语音防误提示、加热器过热报警和过热时强制停止加热、远方/就地、分/合闸、储能及柜内照明等操作功能。由于采用了数字处理技术,系统的温湿度测试精度和整机抗干扰能力比普通开关状态显示仪有了明显提高。

       本仪器可广泛地应用于各种中置柜、手车柜、固定柜、环网柜等多种开关柜。

1.工作电源:AC/DC 220V±10%   50Hz

2.加热器工作电源:AC220V±10%   50Hz

3.使用环境:温度-20~70℃    相对湿度≤95%RH

4.数字显示范围:温度-19~99℃   湿度0~99%RH

5.功耗:≤5W

6.抗电强度:外壳与端子间大于AC2000V

7.绝缘性能:外壳与端子间大于100MΩ8.模拟指示说明:

断路器状态指示(无源触点输入):

合闸时,合闸触点闭合,红色模拟条亮

分闸时,分闸触点闭合,绿色模拟条亮

弹簧储能指示(无源触点输入):

触点闭合,红色LED亮,表示已储能

触点断开,LED熄灭,表示未储能

手车位置指示(无源触点输入):

工作位置触点闭合时,红色垂直模拟条亮

试验位置触点闭合时,绿色水平模拟条亮

接地闸刀位置指示(无源触点输入):

触点闭合,红色垂直模拟条亮,表示接地合闸

触点断开,绿色模拟条亮,表示接地断开

注:失电状态下所有的发光指示均不亮,以上接点信号均来自断路器的辅助接点

9.高压带电指示部分LED启辉电压(KV):母线电压×0.087闭锁启控电压(KV):母线电压×0.65注:高压带电指示部分的工作不受系统工作电源的影响,当带电显示处于无电状态下闭锁才可解除。

10.温湿度控制部分传感器路数:两路温度、两路凝露。逻辑关系:当温度≤5℃或湿度≥90%RH将形成凝露时,对应加热指示灯亮,加热触点闭合;当温度>10℃或湿度≤85%RH停止加热;当温度≥40℃,过热指示灯亮,过热输出(风机)接点闭合,当温度≤35℃系统停止风机工作。断线报警:当加热器发生断线无法正常加热时,报警指示灯指示。手动加热开关:开关可处于自动或手动两种状态,通常是在自动状态下,此时温湿度控制逻辑同上;当按下开关后,手动LED点亮,系统处于手动强制加热状态,直至手动加热解除或温度≥40℃时,停止加热。


1.安装方式:安装方式:面板式安装

开孔尺寸:(220×165)mm,

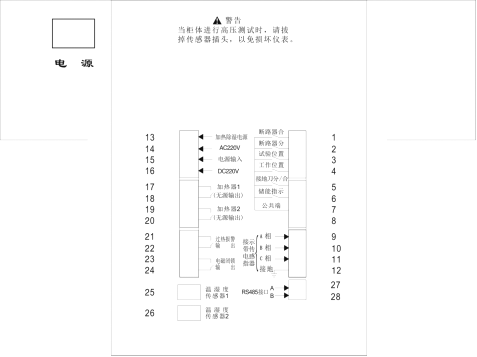

附图2.接线图(接线图以实物为准)附图

选型及注意事项注:本公司产品请勿私自拆装!

!请用户写清以下内容:

1、产品:型号、数量及技术要求。传感器标准长度为0.5米、2米、4米,非标准线长加收费用。

2、收货单位:名称、电话、联系人和开发票内容。

3、货运方式:铁路快件、邮件、航空和到站名称。敬告用户:因技术改进而引起的参数变化,恕不另行通知。

售后服务服务核心------- 诚有所致,

勤有所得服务概念------- 速度   品质   责任心

1、本公司对售出产品,质保一年,终身维修。

2、凡在一年质保期内,产品在正常使用情况下有损坏者,我公司负责免费维修,或按用户要求更换。

3、超过保修期维修只收取成本费用。

4 、对售出产品实行跟踪服务,上门调试,指导安装使用。

5、对用户的服务需求,售后服务响应时间为12小时。

6、售后服务电话:0731-23682018   23682118。

7、定期对服务状况和用户意见作总结分析,进行服务评审,积累经验,以便更好地满足用户需求。

醴 陵 奥 博 森 电 气 厂
Liling aobosen Electric Factory
联系电话:0731-23682018     18974101858 联系地址:湖南省醴陵市五里墩农业局斜对面 联系QQ:1172863498 联系邮箱:1172863498@qq.com
