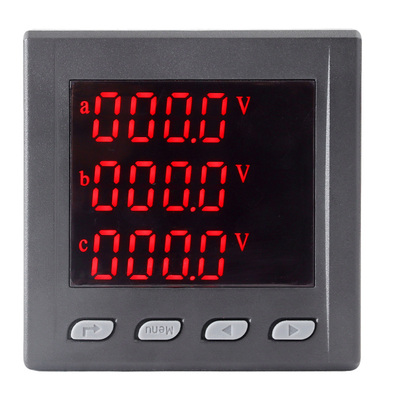

多功能电力仪表

多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化智能建筑、企业内部的电能测量、管理、考核。测量精度为 0.5 级、实现 LED 现场显示和远程 RS-485 数字通讯接口，采用 MODBUS-RTU 通讯协议。

型号：	ABS-PT6000-13
品牌：	奥博森

18974101858

产品简介

技术参数

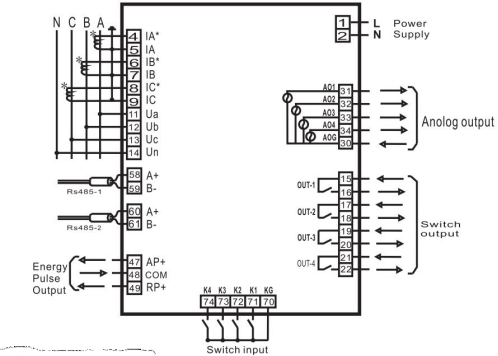

尺寸及接线

注意事项

售后服务

技术参数

			参数
信号输入	接线		三相四线Y34 / 三相三线 V33
	电压	量程	400V/100V
		过载	持续：1.2倍瞬时:1倍
		功耗	＜1VA
	电源	量程	5A/1A
		过载	持续：1.2倍瞬时:1倍
		功耗	＜1VA
	频率		40~65HZ
电源			AC220V（默认）或者AC/DC80~270V
电能脉冲			无源光耦集电极输出，固定脉宽80mS±20%
通讯			RS485通讯接口，物理层隔离符合国际标准的MODBUS-RTU协议通讯速度1200~9600 校验方式NB1.E81.O81

模拟输出	0/4~20mA或0~5/10V变送输出可编程设置变送项目和对庆值
继电器输出	可编程遥控/报警继电器输出容量5A/250VAC 5A/30VDC
遥测开关	遥测开关输入测量，无源干结点输入可编程关联报警输出
测量等级	电量：0.5频率：±0.1Hz；有功电能：0.5S；无功电能： 1；模拟输入：0.5
显示方式	一体化数码管 / 高清液晶显示
环境	工作温度：-10~55℃；储存温度：-20~75℃
安全	绝缘信号：电源输出端子对壳电阻＞5M
外形	尺寸：120120106mm969695mm

仪表尺寸

安装尺寸：A*B开孔尺寸：S*Y面板尺寸：L*H（单位 mm）

外形尺寸（L*H）	屏装配合尺寸（A*B）	开孔尺寸（S*Y）	总长（N）	深度（M）
120*120	110*110	111*111	93	78
96*96	91*91	92*92	93	78
80*80	75*75	76*76	71	68
72*72	67*67	68*68	71	68
