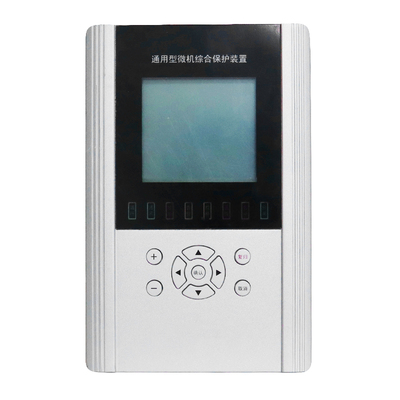

一、专业化的结构设计

(1) 装置采用3U*6U标准机箱，体积小，重量轻，外形美观，安装方便；

(2) 装置采用模块化结构设计，强弱电完全分开，通过国家九项最高电磁兼容标准；

(3) 装置采用全密封式结构，精心的防尘、抗震设计，可实现全分散安装，不需要任何外部抗干扰器件。

二、人性化设计

(1) 采用192×160点阵液晶，能实时显示一次接线图，电压电流波形；

(2) 配备大容量存储器，可存储500条分类型的SOE；

(3) 可独立整定2套定值，定值切换安全方便。

三、高可靠性

(1) 采用新型高速32位CPU配合工业用实时操作系统使装置具有很高的稳定可靠性；

d) 软件上采用彻底的模块化、平台化设计，显著提高了产品的可信赖性和可维护性。

四、 双网通信

(2) 具有一个独立的RS485总线串行通信口；

(3) 波特率1200～38400可任意设置；

(4) 支持IEC60870-5-103规约，Modbus-RTU规约，可以很方便地和国内外众多厂家的硬件设备或软件系列进行联接；

(5) 具有一个RJ45网络通信口；

(6) 支持IEC60870-5-104规约。

五、高精度采样系统

(1) 采用微型精密电流、电压互感器，体积小，重量轻，负载小。

(2) 有源低通滤波和完善的软件滤波。

六、免调节、易维护的概念设计

(1) 整机无可调节元件，选用高精度、高稳定的工业级器件，保证正常运行的高精度，避免因环境改变或长期运行而造成的采样误差增大；

(2) 具备完善的自检功能。

一、功能配置

二、技术指标

2.1 额定参数

(1) 工作电源

额定电源电压：220V，允许偏差：直流-20%～+10% ，纹波系数不大于5％；

u   交流-20%～+20%

(2) 交流回路

交流电压：100 V 或100/V ；

交流电流：5A或1A（订货注明）；

额定频率：50Hz。

(3) 过载能力

交流电流回路：2倍额定电流连续工作；

         ;   10 倍额定电流10s；

            40 倍额定电流1s；

交流电压回路：1.2倍额定电压连续工作；

1.8倍额定电压10s；

直流电源回路：80%～110%直流电源额定电压连续工作。

2.2 装置功耗

(1) 交流电流回路：当In=5A时，每相不大于1.0VA；

                当In=1A时，每相不大于0.5VA；

(2) 交流电压回路：当Un＝100V时，每相不大于1.0VA；

当Un＝100/V时，每相不大于0.5VA；

(3) 直流电源回路：正常工作时，不大于15W；

       ;         保护动作时，不大于20W。

2.3 环境条件

(1) 环境温度：-25℃～+70℃；

(2) 大气压力：80 kPa～110 kPa；

(3) 相对湿度：5%～95%(产品内部不凝露，不结冰)。

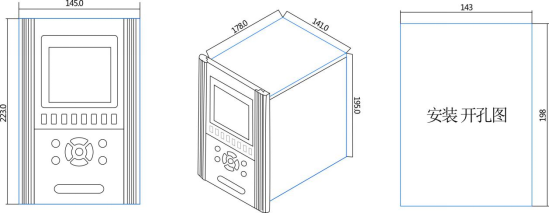

外形尺寸：

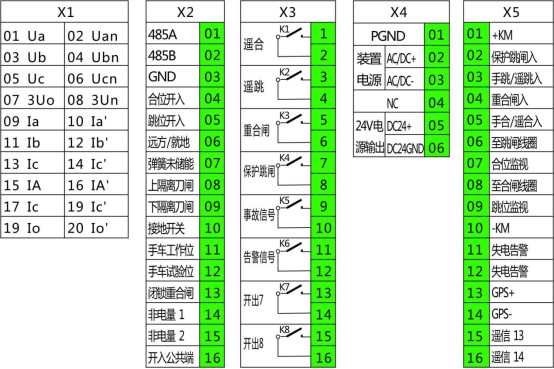

端子接线图：

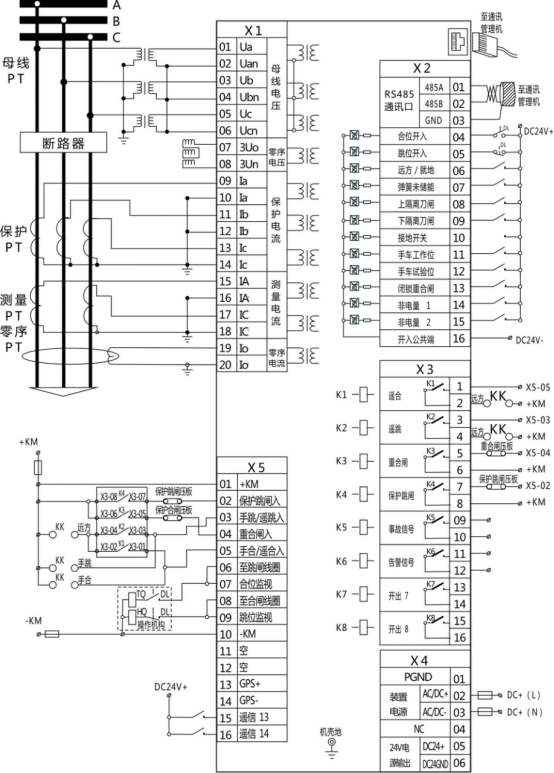

接线原理图：
