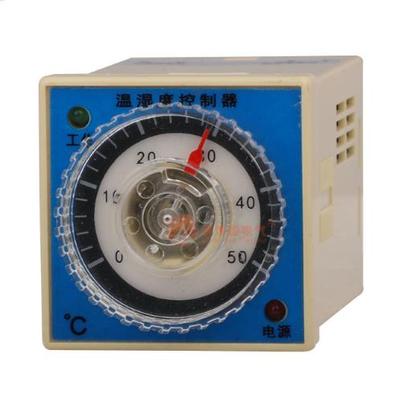

奥博森ABS-WSK-H（TH）温湿度控制器是可预设环境温度范围控制温度的一种自动化工业仪器。一路温度监控。具有小体积、高精度、长寿命、好安装，易使用等特点。可用于电力部门使用的各种高低压开关柜、端子箱、箱式变电站、隔离开关、断路器机构箱等其他需要控制设备环境温度的场合，保护、保障电力设备运行的安全性，降低成本，提高经济效益。本产品使用国际先进的传感器对工作环境的温度指标长期自动进行监测、采样。当工作环境温度低（高）于设定温度值时，相应的加热（降温）负载也瞬间开启，直至环境温度达到设定要求时才停止工作，重新进入监控状态，如此反复自动循环。

技术指标

▲工作电源：AC220V×(80～110%),50Hz

▲使用环境(指监控器): 温度-25～+65℃,相对湿度≤95%RH

▲控温范围：降温型0～95℃，升温型-40～55℃

▲温控精度：±１℃

▲响应速度：典型值≤5s

▲输出：1倍工作电压，额定功率阻性负载AC220V 10A常开

▲功    耗：≤1.2W

▲耐    压：2KV 50Hz 3min

▲三防(TH)：防止含酸、碱、盐气体破坏

▲体    积：48×48×78mm3

▲回    差：+ 10℃

安装方式

嵌入式安装：开孔尺寸45+0.5×45+0.5mm2

基座式安装：将监控器插入8芯标准继电器座，然后置于导轨或者直接固定在安装板上即可。

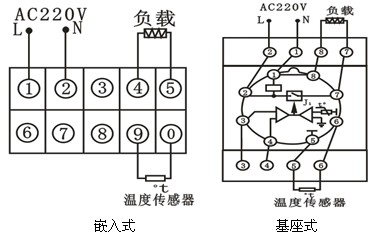

电气连接

用户如觉负载能力不够，可自行接入AC220V中间继电器量衡实现功率扩展。

使用注意事项

⑴每台产品包括套件：主设备1件，温度传感器1只。

⑵在仔细阅读《使用说明书》的前提下，方可接线、通电。

如果贵方采用不同于说明书的安装、使用方案或者添加手动开关等等，请尽早和我们联系，以便及时提供有关图纸，避免人为损坏设备或者导致其他意外事故发生。否则，责任自负。

⑶试验温度监控单元

安装完成，可以这样检查试验控温单元：通电，然后转动拨盘当指针所指的温度低于（高于）当前环境的温度时，控温指示灯亮、负载工作；反方向转，所指的温度高于（低于）当前环境的温度时，指示灯熄、负载停止。如是，说明接线无误、工作正常。

特别提醒，不可将温度传感器的正负接反，否则，容易导致温度传感器短路，监控器不能正常启控!!!

配套负载

我们推荐使用AC 220V 50Hz：

1)电加热器，功率50 W、100W、150W、200W、300W、500W；

2)风扇，功率、体积根据需要自定。
